立式低压滤波补偿模块

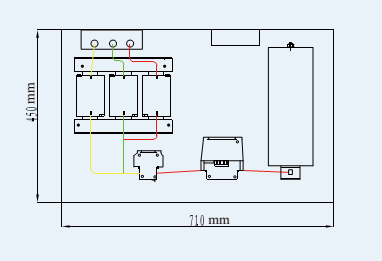

结构示意图
一、概述
在早期的无功补偿设备中,因负荷背景和控制技术等原因,采用固定式电容器组或集合式电容器的补偿方法较多。由于补偿容量无法自动调节,引起系统高负荷时欠补,低负荷时过补的现象时有发生,给系统的稳定运行带来很大的影响,而且,随着现代工业技术的发展,生产设备的容量在不断增大,它们的投入和退出对电网造成的无功波动也越来越严重,进一步加重了补偿设备在系统运行中造成的被动局面。后来又出现自动补偿装置,但是,在低压补偿这一范围内,
早期的自动补偿装置都是将投切开关、电容器、电抗器等安装在一个柜体内,不分间隔,一组发生故障,容易造成事故蔓延,并且一组检修,必须停整套装置的一次电源,使补偿停止,影响这个系统的功率因数。
本低压模块化滤波、补偿单元,将传统的控制器、空气开关、电容投切开关、电容器、电抗器等组合为一个整体,可直接组屏安装,有效的将自动补偿装置的各组、各补偿单元进行了隔离,可以独立的进行投切控制及维护。
二、装置功能
1、采用智能化的电子投切开关,实现了过零投切,既不存在电磁继电器通电时所产生的电弧,又不
存在无触点开关长期工作时的功率消耗和谐波污染。
2、采用单片机控制投切,智能监控输入电源和负载的运行状况,从而具有完善的保护功能。
1)电压故障缺相保护
:系统电压缺相供电时,开关拒绝闭合
;
2)电源电压缺相保护
:工作电源缺相供电时,开关拒绝闭合,接通后若出现缺相自动断开
;
3)自诊断故障保护
:若出现故障,则拒绝闭合
;
4)空载保护
:未接入负载时开关拒绝闭合
;
5)温度保护:模块内置温度传感器,能够反映电容器的运行温度,超过设定温度后,自动切除电容器,
实现过温保护。
3、产品采用模块化设计,组屏方便,扩展性强,增容方便,维护简单。
4、各模块间仅采用
RS-485
通讯接口连接,无需其他接线,安装方便。
三、产品结构及特点
本低压模块化滤波、补偿单元将传统的补偿模块化,将每组 /
每相低压电容器、电抗器、空气开关、投切开关等安装在一个单独的空间内,尺寸满足标准抽出式柜体的要求,每个模块最大容量可做到
40kvar。考虑到分相补偿及滤波的情况,设计有抽出式柜体
1/2
单元大小的系统,以满足实际使用要求,1/2
型智能低压滤波补偿系统容量可做到 15kvar。
占用空间小、结构新颖、功能齐全、使用灵活、质量可靠、生产简易,如一台的电容量不够,
可以数台简单并接后形成一个较大容量的无功自动补偿装置。安装灵活,一台系统可以在抽出式柜中任意安装。可以在抽出式柜中积木式组成各种低压无功自动补偿装置,使其结构紧凑、便于设计、生产、运行和维护,并且容量可调性好。

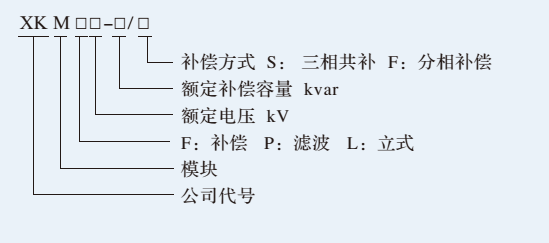

四、型号命名

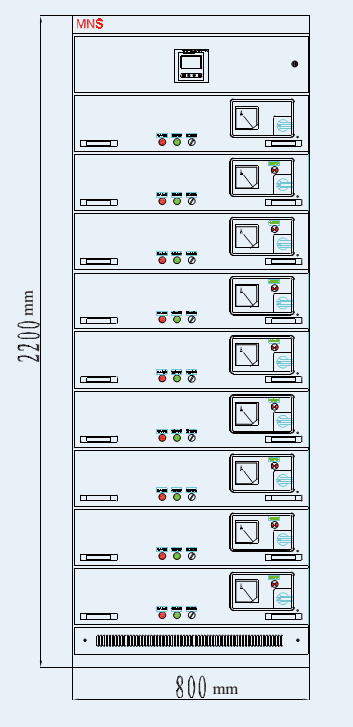

组屏示意图
